SUN-5758Ｃ-BT低成本蓝牙6.0音频解码模块支持SBC ACC 蓝牙通话 AI对话
SUN-5758Ｃ-BT低成本蓝牙6.0音频解码模块,功能简介: 蓝牙音频播放；蓝牙通话；唤醒手机AI助手，可以与AI对话。支持SBC ACC解码
SUN-5758Ｃ-BT低成本蓝牙6.0音频解码模块,功能简介: 蓝牙音频播放；蓝牙通话；唤醒手机AI助手，可以与AI对话。支持SBC ACC解码
SUN-5758C蓝牙6.0音频解码模块支持牙通话AI对话 极致性价比的低成本蓝牙6.0音频解码模块支持SBC ACC 解码 #AI对话 #蓝牙通话 #蓝牙音箱 #蓝牙音响 #蓝牙耳机 ，我们提供免费蓝牙方案开发
蓝牙音频播放；
蓝牙通话；
唤醒手机AI助手，可以与AI对话。
支持SBC ACC解码
| 按键序号 | 按键名 | 功能描述 |
|---|---|---|
| SW1 | POWER/PP | 短按,播放/暂停, 长按开关机 |
| SW2 | PREV\V- | 短按上一曲\长按音量减 |
| SW3 | NEXT\V+ | 短按加一曲\长按音量加 |
AB5758C产品参数
CPU：32 位 RISC-V 处理器，主频 120MHz
存储：1Mbit 内置闪存，113KB 内部 RAM
GPIO：具有可编程上拉和下拉电阻的灵活 GPIO 引脚，支持 GPIO 唤醒或中断
蓝牙：符合蓝牙 6.0 协议，TX 最大输出功率 +10dBm，RX 灵敏度 -91dBm（基础速率），-94dBm（EDR）
音频：16 位单声道 DAC 和 ADC，支持采样率包括 8、11.025、12、16、22.05、32、44.1 和 48KHz；高性能单声道音频 ADC（95dB SNR），DAC（107dB SNR），支持单端、差分和 VCMBUF 模式
封装：ESOP8
工作温度：-40℃至 +85℃
存储温度：-65℃至 +150℃
符号 | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
VUSB | 充电器电压输入 | 3.0 | 5.0 | 5.5 | V | - |
VBAT | 电压输入 | 2.4 | 3.3 | 5 | V | - |
VDDIO | 3.3V LDO 电压输出 | - | 3.3 | - | V | 轻载条件 |
△VVDDIO | 输出偏差 1-σ | - | 56 | - | mV | VDDIO = 3.3V |
ILOAD | 最大输出电流 | - | - | 150 | mA | VBAT = 3.6V |
ISC | 短路电流限制 | - | - | 300 | mA | VBAT = 3.8V |
VDDBT | 1.2V LDO 电压输出 | - | 2.8 | - | V | 轻载条件 |
△VVDDBT | 输出偏差 1-σ | - | 48 | - | mV | VDDBT = 1.2V |
ILOAD | 最大输出电流 | - | - | 20 | mA | VBAT = 3.0V |
ISC | 短路电流限制 | - | - | 40 | mA | VBAT = 3.8V |
符号 | 描述 | 相关 GPIO | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
VIL | 低电平输入电压 | - | -0.3 | - | 1.27 | V | VDDIO = 3.3V |
VIH | 高电平输入电压 | - | 2.03 | - | 3.6 | V | VDDIO = 3.3V |
Driver Ability 1 | 输出驱动能力 1 | - | - | 32 | - | mA | VDDIO = 3.3V |
Driver Ability 0 | 输出驱动能力 0 | - | - | 8 | - | mA | VDDIO = 3.3V |
RPUP0 | 内部上拉电阻 0 | - | 8 | 10 | 12 | KΩ | - |
RPUP1 | 内部上拉电阻 1 | - | 0.24 | 0.3 | 0.36 | KΩ | - |
RPUP2 | 内部上拉电阻 2 | - | 160 | 200 | 240 | KΩ | - |
RPDN0 | 内部下拉电阻 0 | - | 8 | 10 | 12 | KΩ | - |
RPDN1 | 内部下拉电阻 1 | - | 0.24 | 0.3 | 0.36 | KΩ | - |
RPDN2 | 内部下拉电阻 2 | - | 160 | 200 | 240 | KΩ | - |
符号 | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
SNR | 信噪比 | - | 96 | - | dB | VDDDAC 电容 = 1μF，带 A 计权滤波器，输出 - 3dBV，输入频率 = 1KHz |
THD+N | 总谐波失真加噪声 | - | -70 | - | dB | VDDDAC 电容 = 1μF，带 A 计权滤波器，输出 - 3dBV，带 10K 负载，输入频率 = 1KHz |
Output Range | 最大输出电压 | - | 2.6 | - | V 峰峰值 | 32Ω 负载 |
符号 | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
IRTC | RTC 模式电流 | - | 4 | - | μA | 4.2V 输入，室温 |
Sleep | 睡眠电流 | - | 500 | 2000 | μA | 3.3V 输入，室温 |
蓝牙版本 ：V6.0
核心规范 ：✔BR、✔EDR、✔LE
功率等级 ：Class1（8dbm >= Pmax >= 4dbm）
BREDR调制方式：✔GFSK、 ✔π/4-DQPSK、✔8DPSK
BREDR参数 : Image frequency(+2Mhz) 、 Value n(3)
LE 调制方式 ：✔1M PHY、✘2M PHY、 ✘Coded PHY、
✘Stable Modulation Index(TX & RX)
LE 特性 ：✘AOA、✘AOD、✘CTE
LE参数 : Image frequency(+2Mhz) 、 Value n(3)
A2DP ：SBC， ACC
SCO/ESCO : CVSD、MSBC

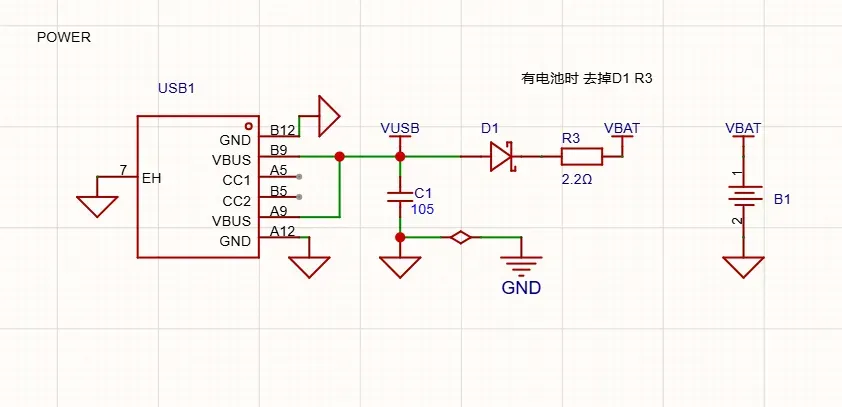

图1--电源电路：
采用2种供电方式TYPE-C-6P接口或3.7V锂电池作为供电接口， 有电池时 去掉D1 R3， 依不同需求选择不同样的供电电路。
SUN-5758C SoC内置3.7V锂电池充电模块，VUSB引脚为充电输入引脚，非Soc供电引脚 ，BAT才是SoC供电引脚，很多用户会用错。

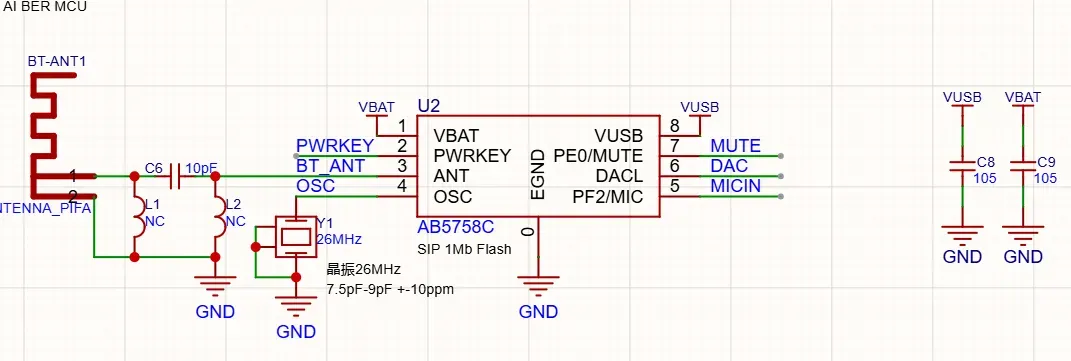

图2--SocBT主控电路：
主控退耦电容，尽量靠近主控。回路尽量短。
晶振频偏可使用原厂提供的测试盒无线测试与校正。
晶振规格:26M_9pF或7.5pF负载_+-10ppm。
程序可以设置长按PWRKEY10S复位。或者VUSB充电插入复位。
PWRKEY低于0.9V为逻辑低。复位源与开机触发有效。
PWRKEY内部上拉90K到2.4V。
AB5758C PIN TO PIN AB5658C3
关机后，VDDIO关闭，不对外供电。

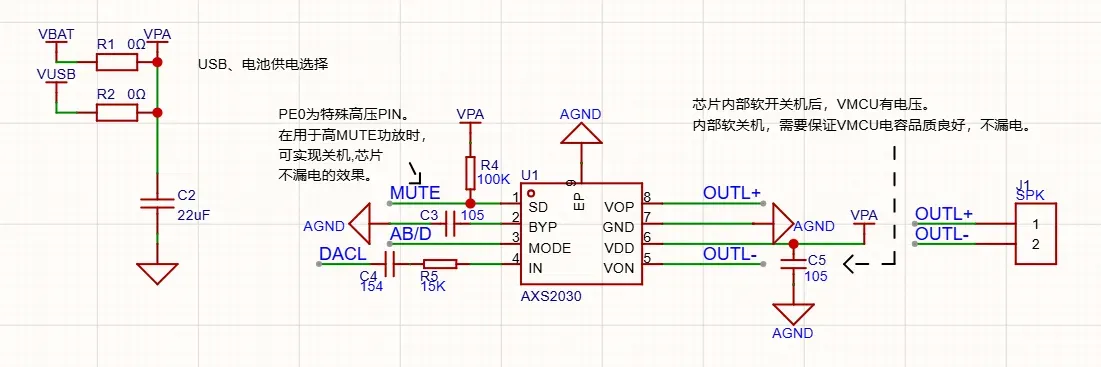

图2--音频功放电路
USB、电池供电选择：
电池供电选择R1， R2不贴
TYPEC供电选择R2, R1不贴
MUTE接SOC的PE0，PE0为特殊高压PIN，在用于高MUTE功放时，可实现关机,芯片不漏电。
芯片内部软开关机后，VMCU有电压。需要保证VMCU电容品质良好，不漏电。

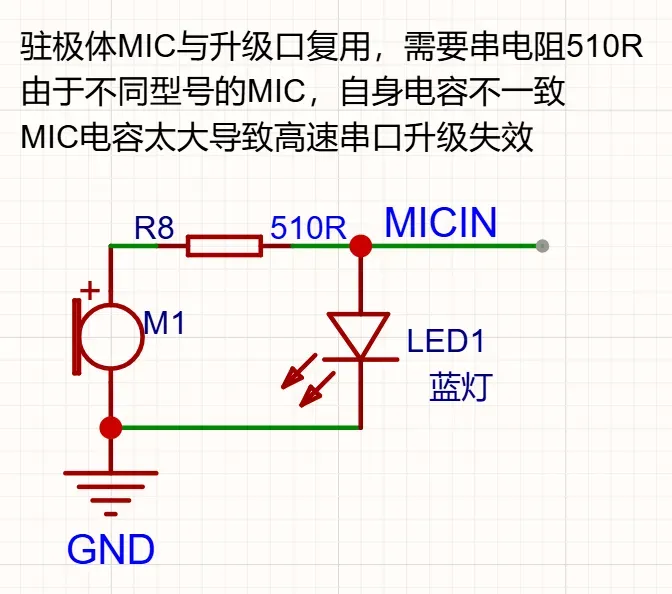

图3--MIC LED 升级电路
驻极体MIC、LED与升级口复用，需要串电阻510R由于不同型号的MIC，自身电容不一致MIC电容太大导致高速串口升级失效。
需重点关注的点或是易错的地方：
VUSB引脚为充电输入引脚，非IC供电引脚 ，BAT才是IC供电引脚，很多用户会用错。
更换功放IC，请注意功放IC控制MUTE电平
PCB Layout保持有完整地平面， 天线50欧阻抗，详情参阅：蓝牙2.4G天线设计_技术专栏_SUNSHINE SILICON
AB5758C中科蓝讯蓝牙6.0TWS蓝牙音箱IC芯片Datasheet原理图下载_资料下载_SUNSHINE SILICON
AB5758C中科蓝讯蓝牙6.0 ESOP8封装TWS蓝牙音箱IC芯片 支持AAC_电子元件_SUNSHINE SILICON
